Обвязка винтовых свай швеллером, уголком, профтрубой

Технология строительства свайного фундамента предусматривает выполнение обвязки. Этот этап обязателен при высоте свай более 0,6 метра относительно уровня земли, но зачастую проводится и при меньшей высоте, особенно если основой фундамента являются стандартные сваи – без опорных оголовок.

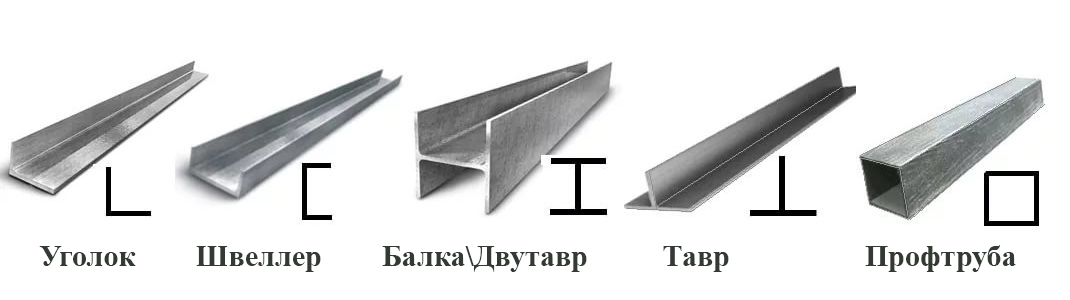

Обвязка обеспечивает равномерное распределение нагрузки, устойчивое положение свай, предотвращая их возможное раскачивание и смещение, придает дополнительную жесткость, а в целом – повышает надежность фундамента. Для выполнения обвязки могут использоваться разные материалы и технологии, в частности: швеллер, уголок, тавр, двутавр, профтруба.

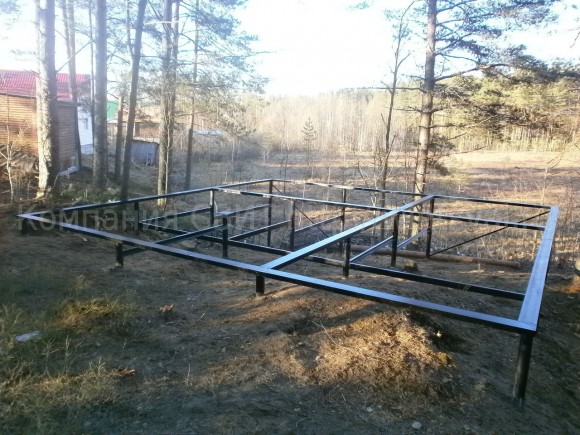

Обвязка винтовых свай швеллером

Одним из наиболее распространенных способов является обвязка свайного фундамента швеллером.

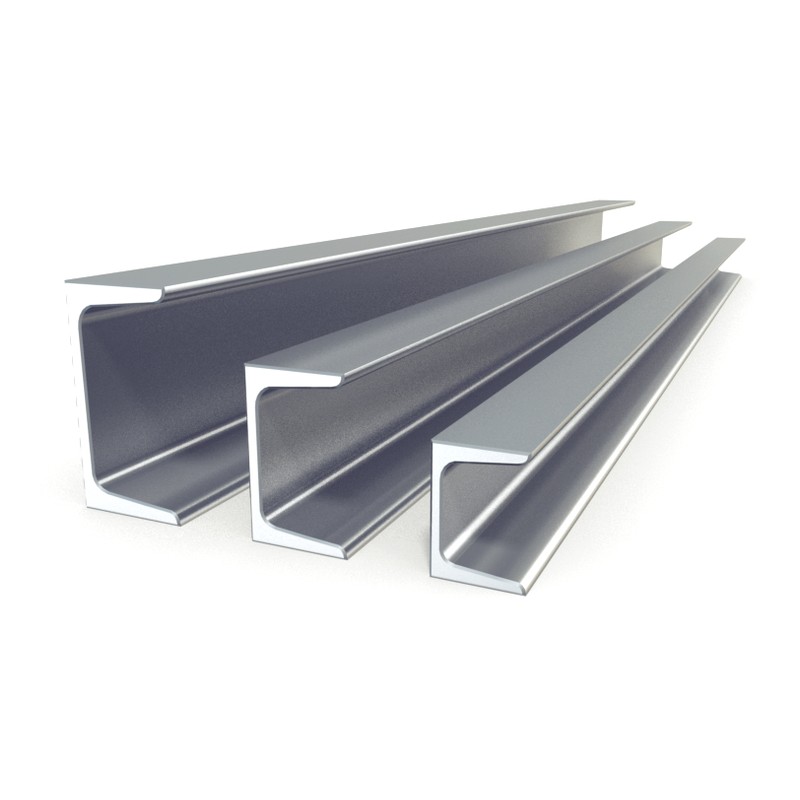

Швеллер - стандартный профиль, имеющий П-образное сечение, один из самых распространенных вариантов профиля металлопроката.

Применение для обвязки фундамента швеллера – металлических балок П-образного сечения – рекомендуется при строительстве тяжелых сооружений (кирпичных, бетонных и т.п.) и (или) при устройстве свайного фундамента в нестабильных грунтах. Многие прибегают к обвязке швеллером и для придания строению дополнительного запаса прочности. Цена обвязки обычно уже включена в общую стоимость винтового фундамента, посмотрите все цены на винтовые сваи.

Особенности работ по обвязке швеллером:

1. Швеллер, как правило, монтируется на сваи (оголовки), что предполагает соразмерность геометрических параметров швеллера и сваи. Обвязка осуществляется по внешнему периметру, а для придания дополнительной прочности конструкции и обеспечения ее надежности – внутри, в том числе с монтажом балок, соединяющих два других швеллера по перпендикулярной линии и (или) две сваи (их оголовки) по диагонали.
2. Если это предусмотрено проектом, швеллер устанавливается таким образом, чтобы сформировать опалубку для заполнения бетоном и создания армирующего пояса для последующего монтажа стен.
3. Крепление швеллеров обеспечивается сваркой и (или) болтовыми (заклепочными) соединениями. Какими бы ни были требованиям к фундаменту, более надежный результат дает сочетание разных вариантов креплений.
4. Обвязка фундамента проводится сразу после установки и выравнивания свай. При откладывании работ на более позднее время существует вероятность изменения разметки и отклонения свай от заданного вертикального положения. Выполняя в некотором роде роль фиксатора, обвязка швеллером предотвратит нарушения заданных параметров фундамента под воздействием остаточного напряжения в сваях.

Геометрия обвязки, количество и параметры швеллеров определяются на стадии проектирования фундамента, а все необходимые конструктивные элементы фундамента (сваи, швеллеры, крепления) целесообразно приобретать единым комплектом.

Стоимость обвязки свайного фундамента швеллером

Финансовые затраты на обвязку фундамента швеллером складываются из стоимости материалов и работ. Для предотвращения агрессивного влияния факторов окружающей среды необходимо предусмотреть антикоррозийную обработку обвязки и наземной части свай, что также включается в смету.

Стоимость обвязки свай швеллером зависит от диаметра винтовой сваи:

• 108 Свая - швеллер 160мм (1950руб/ м с работой),

• 89 Свая - швеллер 140мм (1850руб/ м с работой),

• 76 Свая - швеллер 120мм (1700руб/м с работой),

• свая 57 мм - швеллер 100мм (1500руб/м с работой).

Несмотря на то, что деревянная обвязка (брусом) будет менее финансово затратной, преимущества швеллера – прочность, надежность и долговечность металла – оправдывают вложения. Кроме того, обвязка фундамента швеллером осуществляется более быстро и обладает меньшей трудоемкостью, поэтому стоимость материала несколько компенсируется снижением затрат на выполнение работ.

Поскольку установка винтовых свай, их выравнивание и обвязка – этапы одного процесса по строительству фундамента, как правило, все затраты рассчитываются и находят отражение в единой смете.

Обвязка винтовых свай уголком

Обвязка уголком производится с целью усиления свайно-винтового фундамента и придания ему большей прочности в случае наличия перепадов высот, а также наличия нестабильных грунтов на участке. Является хорошей альтернативой обвязке швеллером, т.к. есть возможность существенно сэкономить расходы по фундаменту. Обвязка производится, как правило, в виде раскосин, которые стягивают все сваи в одну конструкцию. Часто применяется в комбинации с обвязкой швеллером, особенно на больших перепадах высот.

Стоимость обвязки винтовых свай уголком 50х50мм - 700руб/м с работой.

Обвязка винтовых свай профтрубой

Обвязка винтовых свай профилированной трубой решает две задачи: придает большую жесткость конструкции и позволяет сделать удобным монтаж цокольных панелей по периметру фундамента. Чаще используется во втором случае.

Стоимость обвязки винтовых свай профилированной трубой 20х40мм - 450руб/м с работой.

В нашей компании вы можете получить исчерпывающие консультации по вопросам возведения и обвязки свайных фундаментов, а также заказать монтаж свайно-винтового фундамента. Профессиональные рекомендации и покупка качественных строительных материалов позволят оптимизировать затраты, не ставя под угрозу качество, прочность и надежность фундамента любого объекта строительства.
